حداکثر عمق حفاری: | 100 متر | قطر سوراخ اولیه: | 110MM |
---|---|---|---|
قطر سوراخ نهایی: | 75 میلی متر | قطر میله حفاری: | 42 میلی متر |
زاویه حفاری: | 90 درجه - 75 درجه | ابعاد کلی: | 1640 * 1030 * 1440mm (LXWXH) |
سرعت اسپیندل: | 142 ، 285 ، 570 دور در دقیقه (3 موقعیت) | وزن مجموع: | 500 کیلو گرم (شامل واحد انرژی نیست) |
برجسته: | دستگاه حفاری هسته ای,تجهیزات حفاری هسته ای |

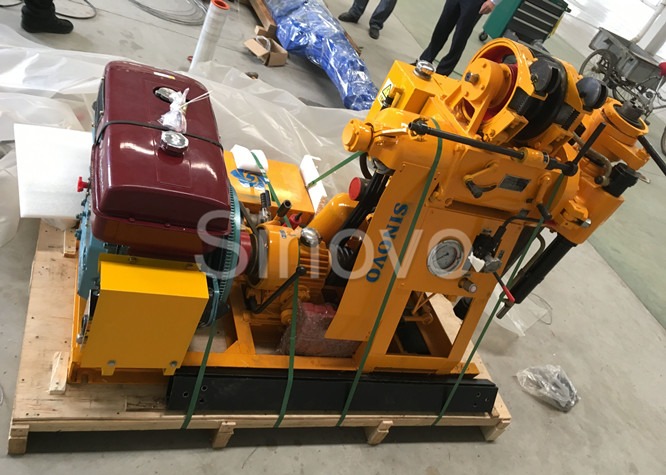

دکل حفاری هسته اسپیندل کوچک Sinovo برای بررسی خاک با حداکثر عمق 100 متر
شرکت صنایع سنگین SINOVO ، با مسئولیت محدود در منطقه تظاهرات صنایع در حال ظهور Xianghe ، استان هبی واقع شده است که 120 میلیون RMB توسط شرکت بین المللی پکن SINOVO در سال 2010 سرمایه گذاری کرده و 48000 متر مربع را اشغال می کند.این شرکت در زمینه تحقیق ، توسعه و ساخت ماشین آلات ساخت و ساز شمع گذاری ، مانند جرثقیل ، سکوهای حفاری چاه آب ، تجهیزات اکتشاف زمین شناسی ، شکننده شمع هیدرولیک ، و غیره تخصص دارد و راه حل های حرفه ای برای تجهیزات ساخت و ساز و لوازم جانبی را ارائه می دهد.همه محصولات دارای گواهینامه های ISO9001: 2000 ، CE و GOST هستند.

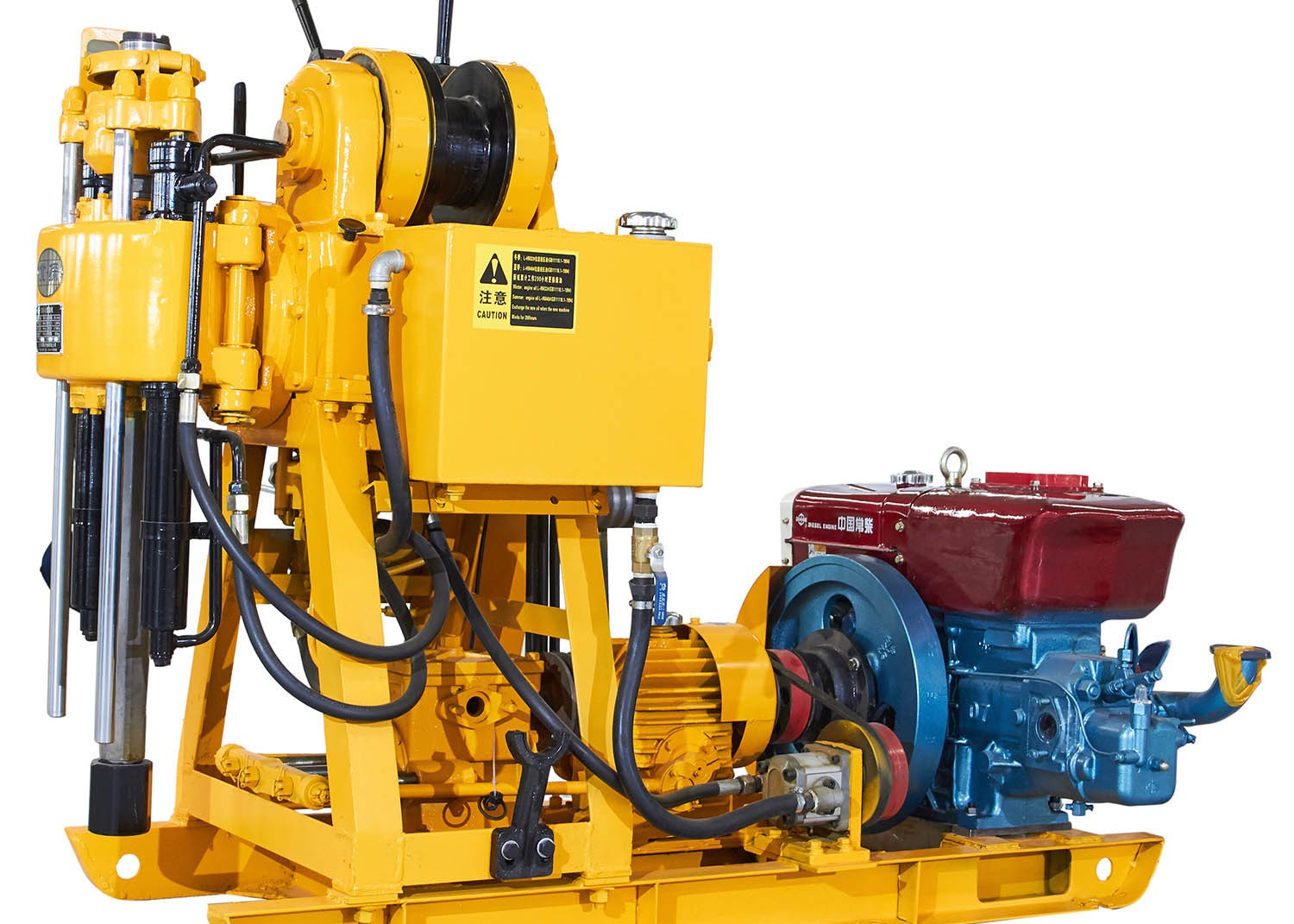

مته مدل XY-1 نوعی مته سبک با تغذیه فشار روغن است.
محدوده کاربرد:
1. اکتشافات زمین شناسی ، اکتشافات جغرافیای فیزیکی ، اکتشافات جاده و ساختمان و سوراخ حفاری برای انفجار و غیره
2. بیت های الماس ، بیت های آلیاژ سخت و بیت های فولاد شات می توانند برای پاسخگویی به لایه های مختلف انتخاب شوند.
3. مناسب برای 2 تا 9 مرحله خاک رس سیلیسی و لایه های رختخواب و غیره.
4. عمق اسمی حفاری 100 متر است.حداکثر عمق 120 متر استقطر اسمی سوراخ اولیه 110 میلی متر ، حداکثر قطر سوراخ اولیه 130 میلی متر و قطر سوراخ نهایی 75 میلی متر است.عمق حفاری به شرایط مختلف لایه بستگی دارد.
ویژگی مته:
1. دستگاه با مکانیزم تغذیه فشار روغن طراحی شده است که با آن بهره وری حفاری بالا رفته و کار دستی کاهش یافته است.
2. از چوب Upball با میله سوراخ شش گوشه رانندگی استفاده می شود ، به طوری که چاک تنظیم مجدد می تواند بدون توقف انجام شود.بنابراین راندمان کاری بالا ، عملکرد راحت ، ایمن و قابل اعتماد تحقق می یابد.
3. مناسب برای نظارت بر وضعیت در گمانه با نشانگر فشار از سوراخ پایین است.
4. پمپ آب ، موتور دیزلی و مته بر روی همان قاب نصب می شوند تا در فضا صرفه جویی شود.
5. مته از نظر ساختار جمع و جور است ، از نظر اندازه كوچك ، از نظر وزن كوچك و از هم جدا كردن آن آسان است ، بنابراین جابجایی از محلی به محل دیگر مناسب و مناسب برای كاربرد در مناطق جلگه ای یا كوهستانی است.
6. به عنوان چوب نوع توپی و میله رانندگی ، می تواند چرخش بدون توقف را در حالی که اسپیندل تغییر می کند کامل کند.
مشخصات فنی:
1. پارامترهای اساسی
حداکثر عمق حفاری |
100 متر |
قطر سوراخ اولیه |
110 میلی متر |
قطر سوراخ نهایی |
75 میلی متر |
قطر میله حفاری |
42 میلی متر |
زاویه حفاری |
90 درجه - 75 درجه |
ابعاد کلی (LXWXH) |
1640 * 1030 * 1440 میلی متر |
وزن کل (شامل واحد قدرت نیست) |
500 کیلوگرم |
2. واحد چرخش
سرعت اسپیندل (3 موقعیت) |
142 ، 285 ، 570 دور در دقیقه |
دوک نخ ریسی |
450 میلی متر |
حداکثرفشار تغذیه |
15kN |
حداکثرظرفیت بلند کردن |
25kN |
حداکثرسرعت بلند کردن بدون بار |
3 دقیقه در دقیقه |
3. میزبانی
حداکثرظرفیت بالابر (تک سیم) |
10kN |
سرعت چرخش درام |
55 ، 110 ، 220 دور در دقیقه |
قطر طبل |
145 میلی متر |
سرعت دورانی درام |
0.42 ، 0.84 ، 1.68 متر بر ثانیه |
قطر طناب سیم |
9.3 میلی متر |
ظرفیت طبل |
27 متر |
قطر ترمز |
230 میلی متر |
عرض باند ترمز |
50 میلی متر |
4. پمپ آب
تایپ کنید |
افقی ، تک سیلندر ، دو عمل می کند |
حداکثر جابجایی (با موتور الکتریکی) |
77 لیتر در دقیقه |
حداکثر جابجایی (با موتور دیزل) |
95 لیتر در دقیقه |
حداکثر فشار |
1.2 مگاپاسکال |
فشار عملیاتی |
0.7 مگاپاسکال |
قطر آستر |
80 میلی متر |
سکته مغزی پیستون |
100 میلی متر |
5. پمپ روغن هیدرولیک
دسته بندی |
پمپ دنده ای |
تایپ کنید |
YBC-12/80 |
فشار نامی |
8 مگاپاسکال |
جریان |
8 میلی لیتر در ثانیه |
سرعت نامی |
1500 دور در دقیقه |
6. واحد قدرت
نوع گازوئیل |
ZS1100 |
قدرت دیزل |
10.3 کیلو وات |
سرعت چرخش دیزل |
2000rpn |
نوع موتور الکتریکی |
Y132M-4 |
قدرت نامی موتور الکتریکی |
7.5 کیلو وات |
سرعت چرخش موتور الکتریکی |
1440 دور در دقیقه |
