توضیحات محصول

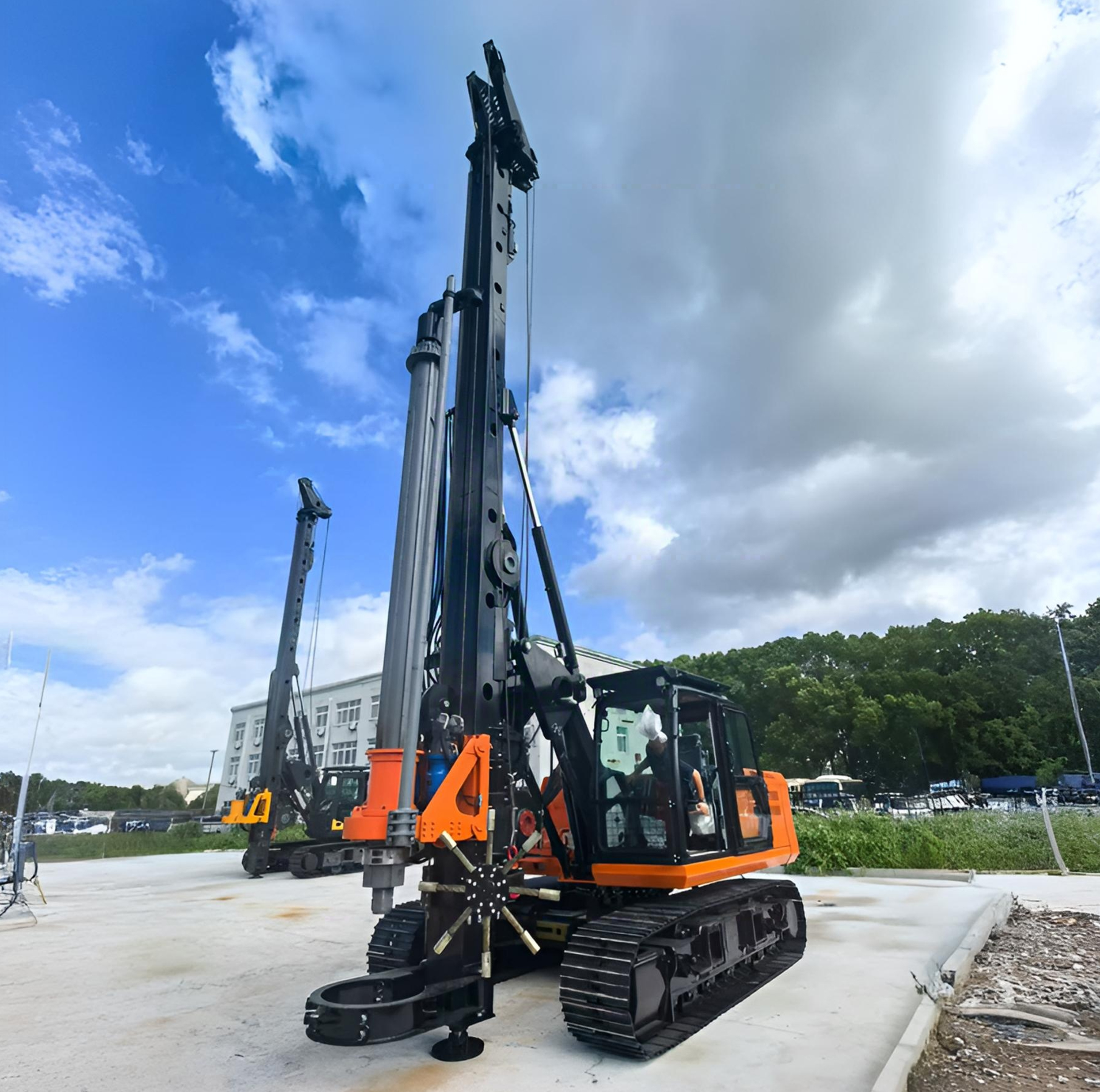

دستگاه حفاری چرخش TR60

حفاری چرخدار TR60 یک دستگاه خودساخت جدید طراحی شده است که از فناوری هیدرولیک بارگیری پیشرفته استفاده می کند و فناوری کنترل الکترونیکی پیشرفته را ادغام می کند.عملکرد کلی این دستگاه حفاری چرخش به استانداردهای پیشرفته جهان رسیده است.

پیشرفت های مربوطه در ساختار و کنترل، ساختار را ساده تر و فشرده تر می کند، عملکرد قابل اعتماد تر و عملکرد کاربر پسند تر است.

برای کاربردهای زیر مناسب است:

حفاری با اصطکاک تلسکوپی یا بلوک کردن نوار کلی - منبع استاندارد
حفاری با کاربرد حفاری CFA - اختیاری

ویژگی ها و مزایا TR60

حداکثر سرعت می تواند به 50r / min برسد و به طور کامل مشکل رد خاک را برای ساخت سوراخ قطر کوچک حل می کند.
وینچ اصلی و معاون همه در داربست قرار دارند، که مشاهده جهت طناب را آسان می کند، ثبات داربست و ایمنی ساخت را بهبود می بخشد.
موتور کامینز برای برآورده کردن الزامات انتشار حالت III با بهره وری اقتصادی، دوستانه محیط زیست و ویژگی های پایدار انتخاب شده است.
سیستم هیدرولیکی، مفهوم پیشرفته بین المللی را اتخاذ می کند، به ویژه برای سیستم حفاری چرخش طراحی شده است. پمپ اصلی، موتور سر قدرت، شیر اصلی، شیر کمکی، سیستم راه رفتن،سیستم چرخش و دستگير خلبان همشون مارک وارداتي هستن. سیستم کمکی سیستم حساس به بار را برای تحقق توزیع جریان بر اساس تقاضا اتخاذ می کند. موتور رکسروث و شیر تعادل برای وینچ اصلی انتخاب می شوند.

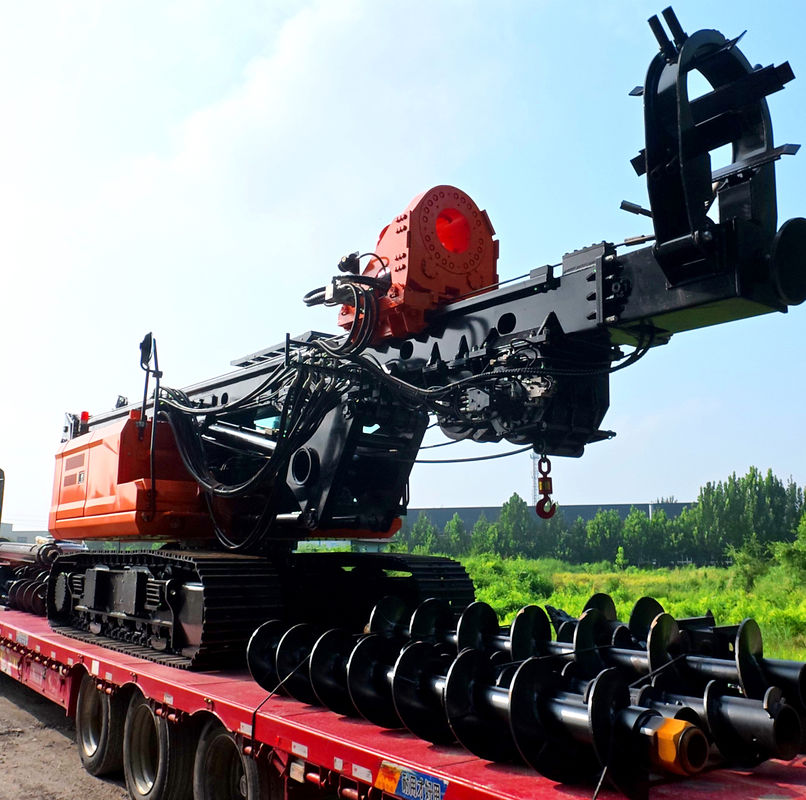

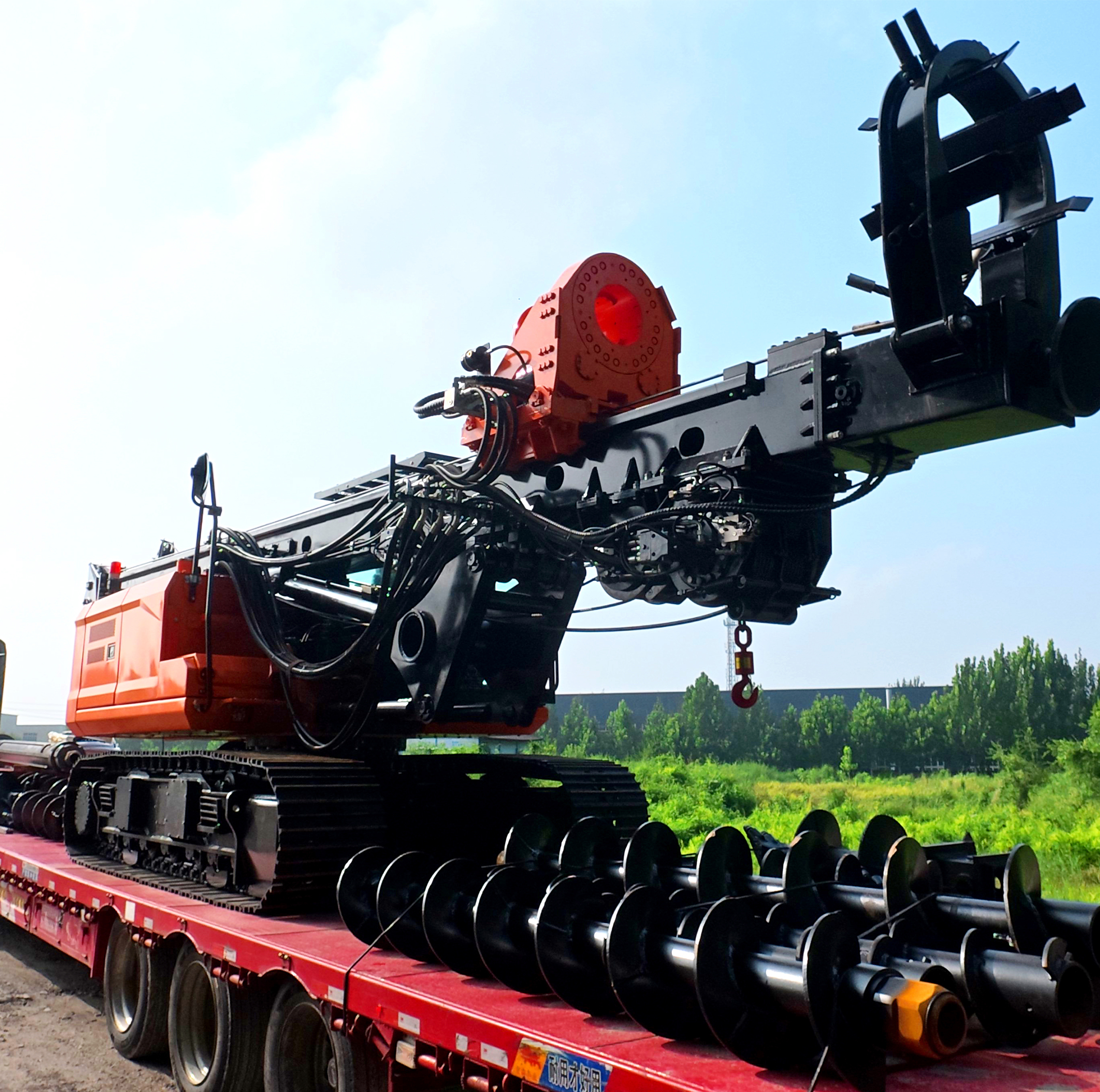

نیازی به جدا کردن لوله حفاری قبل از حمل نیست. کل ماشین می تواند به طور همزمان حمل شود.
تمام قطعات کلیدی سیستم کنترل الکتریکی (مانند صفحه نمایش، کنترلر و سنسور ميل) اجزای وارداتی از مارک های مشهور بین المللی را اتخاذ می کنند.و از اتصال کننده های هوا برای ساخت محصولات ویژه برای پروژه های داخلی استفاده می کنند.

دستگاه حفاری چرخش TR60

مشخصات فنی

پارامتر اصلی	واحدها	پارامترها
شاسی
مدل موتور		ويچاي WP4.1 يا کامينز
قدرت نامی/سرعت چرخش	kW/rpm	74/2200
عرض مسیر (حاشیه)	mm	2500
عرض کفش مسیر	mm	500
سوراخ حفاری کلی
حداکثر قطر حفاری	mm	1000
حداکثر عمق حفاری	m	21
سوراخ حفاری CFA
حداکثر قطر حفاری	mm	600
حداکثر عمق حفاری	m	12
محرک چرخش
حداکثر تورم خروجی	kN•m	60
سرعت چرخش	rpm	0-55
حداکثر فشار پیستون	kN	80
حداکثر، کشش پستون	kN	80
حداکثر ضربه پیستون کشنده	mm	2000
وینچ اصلی
حداکثر نیروی کششی	kN	85
حداکثر سرعت کشش	m/min	50
قطر طناب سیم	mm	φ20
وينچ کمکي
حداکثر نیروی کششی	kN	50
حداکثر سرعت کشش	m/min	30
قطر طناب سیم	mm	φ16
ریک مست
جلو عقب	°	5
سمت عقب	°	±4
سیستم هیدرولیک
حداکثر فشار کاری پمپ اصلی	MPa	30
ماشین اصلی
کل وزن کاری	t	17.5
اندازه حالت حمل	mm	9020x2500x3220
اندازه حالت کار	mm	5860x2500x10700
توصیه می کنم کِلی بار
پیکربندی میله ی کشش		MZ273-4-6
پیکربندی قفل کردن نوار کیلی		JS273-4-6

پارامترها با پیشرفت تکنولوژی تغییر می کنند و همه چیز تحت محصول نهایی قرار می گیرد.
